產品官方型號：D系列雙段螺桿式空氣壓縮機
產品介紹：
雙段螺桿主機
采用第五代c（型非對稱5~6專用 齒形，低尖端速度導程設計，自 主研發生產，擁有完全的自主知 識產權。
采用進口重載軸承，大直徑轉子， 轉速更低，主機使用壽命長，同 時大大提升了容積效率。
壓縮空氣遵循從高壓端到低壓端自然回流，壓縮比越高，泄漏量越大，在同功率同排氣 壓力時，雙段壓縮與單段壓縮比較，大大降低了回流泄漏量，容積效率得到大幅提升， 可實現10-15%的增量。
D系列雙段壓縮機組
主要參數：
輸出功率：37~355kW
風量：7.9 ~ 72.7m3/min(0.8Mpa)
最大工作壓力：1.3Mpa
D系列雙段壓縮機組技術規格表
型號 (Model) | 電機功率 (kW) | 排氣壓力 (bar) | 容積流量 (m3/min) | 出口尺寸 (inch) | 機組凈重 (kg) | 外形尺寸 (L*W*H)mm |
AA6-37A-D | 37 | 8 | 7.9 | DN50 | 1750 | 1900*1500*1600 |
10 | 6.1 | |||||
13 | 5.8 | |||||
AA6-45A-D | 45 | 8 | 9.6 | DN50 | 1850 | 1900*1500*1600 |
10 | 9.5 | |||||
13 | 6.0 | |||||
AA6-55A-D | 55 | 8 | 12.5 | DN50 | 2390 | 2500*1600*1700 |
10 | 9.8 | |||||
13 | 7.7 | |||||
AA6-75A-D | 75 | 8 | 16.5 | DN50 | 2430 | 2500*1600*1700 |
10 | 12.3 | |||||
13 | 12.1 | |||||
AA6-90A-D | 90 | 8 | 20.1 | DN80 | 3350 | 2980*1850*2020 |
10 | 16.0 | |||||
13 | 12.1 | |||||
AA6-110A-D | 110 | 8 | 23.7 | DN80 | 3730 | 2980*1850*2020 |
10 | 18.6 | |||||
13 | 15.8 | |||||
AA6-132A-D | 132 | 8 | 28.2 | DN100 | 4780 | 3280*1880*2120 |
10 | 22.4 | |||||
13 | 19.5 | |||||
AA6-160A-D | 160 | 8 | 32.8 | DN100 | 5020 | 3280*1880*2120 |
10 | 27.3 | |||||
13 | 22.1 | |||||
AA6-185A-D | 185 | 8 | 39.1 | DN100 | 5200 | 3450*2000*2150 |
10 | 33.5 | |||||
13 | 28.0 | |||||
AA6-200A-D | 200 | 8 | 42.7 | DN100 | 5590 | 3450*2000*2150 |
10 | 37.0 | |||||
13 | 33.0 | |||||
AA6-220A-D | 220 | 8 | 47.8 | DN125 | 6700 | 4000*2150*2250 |
10 | 41.6 | |||||
13 | 36.4 | |||||
AA6-250A-D | 250 | 8 | 54.3 | DN125 | 7650 | 4000*2150*2250 |
10 | 47.4 | |||||
13 | 41.1 | |||||
AA6-280A-D | 280 | 8 | 57.3 | DN125 | 7900 | 4000*2150*2250 |
10 | 52.3 | |||||
13 | 46.6 | |||||
AA6-315A-D | 315 | 8 | 64.4 | DN125 | 8500 | 4500*2150*2250 |
10 | 56.7 | |||||
13 | 51.6 | |||||
AA6-355A-D | 355 | 8 | 72.7 | DN125 | 9000 | 4500*2150*2250 |
10 | 63.7 | |||||
13 | 55.9 |
1 .上述技術參數依據ISO1217,吸氣溫度：20°C;相對濕度：60%;吸氣壓力：0.1 MPa。
2. 除標準電壓為380V,三相,50HZ,若有需求其它規格，請接洽漢鐘銷售人員。
3. 以上備有水冷機組，若有需求請接洽漢鐘銷售人員。
4. 若有其他功率機型之需求，請接洽漢鐘銷售人員。
5. 本公司持有所有規范之設計修改權利，最終規格依機器實體為基準。
D系列雙段永磁變頻壓縮機組技術規格表
型號 (Model) | 電機功率 (kw) | 排氣壓力 (bar) | 容積流量 (m3/min) | 出口尺寸 (inch) | 機組凈重 (kg) | 外形尺寸 (L*W*H)mm |
AA6-37A-D-AM | 37 | 8 | 4.7~7.9 | G2 | 1450 | 1200*1200*1650 |
10 | 3.7-6.1 | |||||
13 | 3.5-5.8 | |||||
AA6-45A-D-AM | 45 | 8 | 5.7~9.6 | G2 | 1500 | 1200*1200*1650 |
10 | 5.7-9.5 | |||||
13 | 3.6-6.0 | |||||
AA6-55A-D-AM | 55 | 8 | 7.5-12.5 | DN50 | 2300 | 2500*1600*1700 |
10 | 5.9~9.8 | |||||
13 | 4.6~7.7 | |||||
AA6-75A-D-AM | 75 | 8 | 9.9-16.5 | DN50 | 2350 | 2500*1600*1700 |
10 | 7.4-12.3 | |||||
13 | 7.2-12.1 | |||||
AA6-90A-D-AM | 90 | 8 | 12.0-20.1 | DN80 | 3200 | 2980*1850*2020 |
10 | 9.65 6.0 | |||||
13 | 7.2-12.1 | |||||
AA6-110A-D-AM | 110 | 8 | 14.2-23.7 | DN80 | 3360 | 2980*1850*2020 |
10 | 11.2-18.6 | |||||
13 | 9.5-15.8 | |||||
AA6-132A-D-AM | 132 | 8 | 16.9-28.2 | DN100 | 4580 | 3280*1880*2120 |
10 | 13.4-22.4 | |||||
13 | 11.7-19.5 | |||||
AA6-160A-D-AM | 160 | 8 | 19.7-32.8 | DN100 | 4710 | 3280*1880*2120 |
10 | 16.4-27.3 | |||||
13 | 13.2-22.1 | |||||
AA6-185A-D-AM | 185 | 8 | 23.5-39.1 | DN100 | 5150 | 3450*2000*2150 |
10 | 20.1 -33.5 | |||||
13 | 16.8-28.0 | |||||
AA6-200A-D-AM | 200 | 8 | 25.6-42.7 | DN100 | 5460 | 3450*2000*2150 |
10 | 22.2-37.0 | |||||
13 | 19.8-33.0 | |||||
AA6-220A-D-AM | 220 | 8 | 28.7-47.8 | DN125 | 6650 | 4000*2150*2250 |
10 | 24.9-41.6 | |||||
13 | 21.9-36.4 | |||||
AA6-250A-D-AM | 250 | 8 | 32.6-54.3 | DN125 | 6750 | 4000*2150*2250 |
10 | 28.4-47.4 | |||||
13 | 24.6-41.1 | |||||
AA6-280A-D-AM | 280 | 8 | 34.4-57.3 | DN125 | 7500 | 4000*2150*2250 |
10 | 31.4-52.3 | |||||
13 | 28.0-46.6 | |||||
AA6-315A-D-AM | 315 | 8 | 38.6-64.4 | DN125 | 8450 | 4500*2150*2250 |
10 | 34.0-56.7 | |||||
13 | 31.0-51.6 | |||||
AA6-355A-D-AM | 355 | 8 | 43.6-72.7 | DN125 | 8950 | 4500*2150*2250 |
10 | 38.2-63.7 | |||||
13 | 33.5-55.9 |
1. 上述技術參數依據ISO1217,吸氣溫度:20°C;相對濕度：60%;吸氣壓力：O.IMPa。
2. 除標準電壓為380V,三相,50HZ,若有需求其它規格，請接洽漢鐘銷售人員。
3. 以上備有水冷機組，若有需求請接洽漢鐘銷售人員。
4. 若有其他功率機型之需求，請接洽漢鐘銷售人員。
5. 本公司持有所有規范之設計修改權利，最終規格依機器實體為基準。

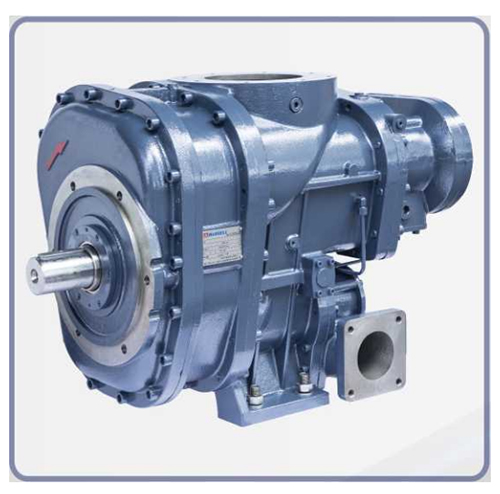

D系列雙段壓縮機體
雙段螺桿主機
采用第五代c（型非對稱5~6專用 齒形，低尖端速度導程設計，自 主研發生產，擁有完全的自主知 識產權。
采用進口重載軸承，大直徑轉子， 轉速更低，主機使用壽命長，同 時大大提升了容積效率。
壓縮空氣遵循從高壓端到低壓端自然回流，壓縮比越高，泄漏量越大，在同功率同排氣 壓力時，雙段壓縮與單段壓縮比較，大大降低了回流泄漏量，容積效率得到大幅提升， 可實現10-15%的增量。
主要設備:

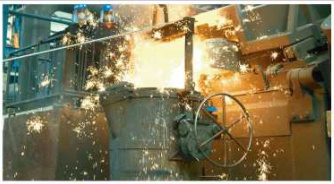

鑄造設備：
先進的鑄造設備，自主化鑄造系統生產，可滿足 各種不同客戶需求。

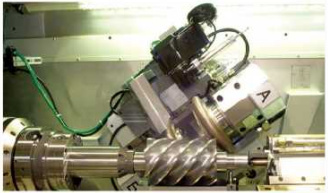

加工設備：
先進的CNC轉子齒形研磨機，使?jié)h鐘壓縮機在制 造技術加工精度都領先于同業。

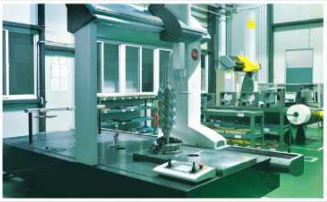

測量設備：
先進的三次元量床機，確保了轉子型線的設計要 求達到優良的齒形匹配。

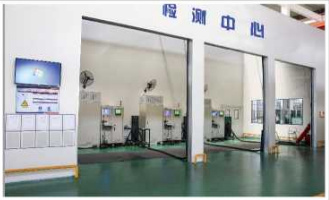

測試設備：
自動化主機測試系統環節，每一臺主機都經過嚴 格的性能指標測試，以滿足客戶對高品質的要求。

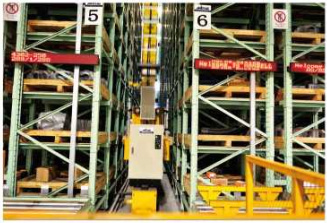

倉儲設備：
先進的AS/RS自動倉儲系統，LGV與RGV自動供料 系統，漢鐘精機彈性生產系統，用高效快捷的交期供 應客戶。
本公司具有國家頒發的《全國工業產品生產許可證》及《節能產品認證證書》，是正規的空壓機生產廠家。
本公司生產的節能空壓機比市面上普通空壓機省電35%-50%。
本公司生產的節能空壓機,震動小、噪音低、使用壽命長、保修期長,哲成實業節能空壓機整機質保1年。
本公司擁有優秀的工程師團隊，精通各機型的使用特性及各行業的使用要求。
|
05.服務好： 售前：工程師可在售前免費向您提供專業的空壓機選型及管路規劃。確保您選到合適的空壓機產品。 售中：工程師負責現場設備的調試、開通.在設備調試成功之后,書面給出用戶調試報告單,并現場培訓用戶使用. 售后：公司擁有專業的售后服務體系，可及時地在各地為您提供優質的售后服務。 |
|
深圳市哲成機電設備有限公司 咨詢熱線：0755-29863595 電話：0755-29863595 傳真：0755-29863503 手機：13823267292 電郵：sy_singfo@163.com 地址：深圳市寶安區沙井街道東塘社區環鎮路旁恒源花園第6棟B單元 |
高品質無油壓縮空氣
●提供“CLASS 0”等級的清潔無油壓縮空氣
●根據ISO 8573-1（壓縮空氣-污染物與純度等級），由第三方認證機構（TüV）對日立無油式螺桿壓縮機（DSP） ISO-8573-1排出的壓縮空氣的油分濃度進行了測量。日立無油式螺桿壓縮機（DSP）通過試驗結果證明了壓縮空氣中的含油量達到了象征最高清潔空氣品質的“CLASS 0”等級標準。
高性能主機
●不銹鋼制轉子
●在采用耐腐蝕性、耐久性優秀的特殊不銹鋼作為轉子材料的同時，還對轉子的齒面進行高精度研磨加工。三維齒形修正技術，可以確保在熱膨脹的前提下，運轉中轉子間的最適間隙。高性能涂層日立空壓機獨創的涂層技術，不僅保證了轉子能夠承受單級壓縮中超過300°C的高溫，還能夠最大限度抑制主機在效率及壓縮空氣潔凈度方面等的性能下降。相同電機功率時的比較DSP單級機在1級壓縮達到規定壓力（0.69MPa）后，空氣在后冷卻器被冷卻，因此，在結構上零部件數量比兩級機少，當然初期成本也較之便宜。另外，壓縮機主機只有1個，維護成本也約減一半。
